Vous venez de recevoir votre enseigne lumineuse et vous vous apprêtez à l’installer ?
Lettre Relief, fabricant d’enseignes lumineuses direct usine, vous partage ses conseils de raccordement pour une mise en service simple et efficace.
Comment raccorder une enseigne lumineuse à LED ?

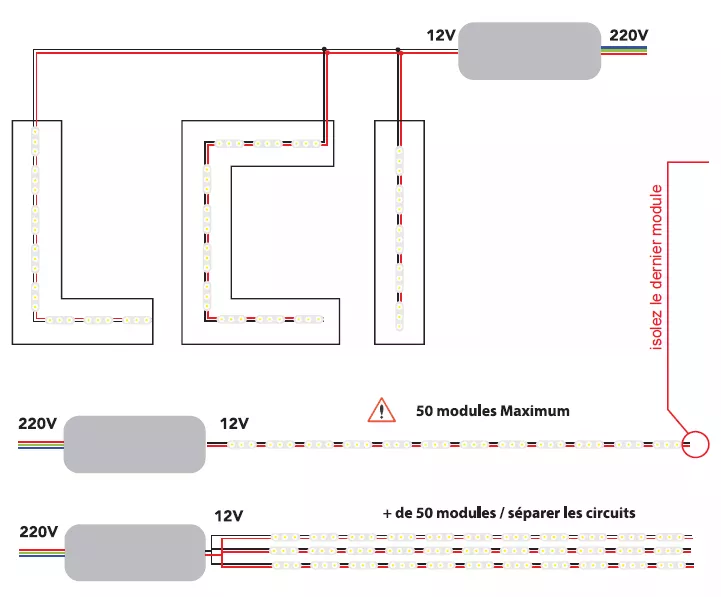

Le principe de câblage d’une enseigne LED est simple :
- Le transformateur se branche côté 220V (courant domestique).
- L’enseigne équipé de LED est branché à sortie 12V.
Cependant, quelques précautions sont nécessaires pour garantir un éclairage optimal et éviter tout problème électrique.
Nos recommandations pour un raccordement sécurisé
1. Respecter la polarité
Si un ou plusieurs modules ne s’allument pas, il se peut que le branchement du + et du – ait été inversé. Vérifiez toujours la polarité lors du raccordement.
2. Placer le transformateur en position centrale
Pour une répartition homogène de la puissance, placez le transformateur au centre de l’installation, afin que chaque élément de l’enseigne soit à une distance similaire de l’alimentation.
3. Respecter la distance maximale
Le transformateur ne doit pas être situé à plus de 3 mètres du premier module LED, au risque de perdre en intensité lumineuse.
4. Isoler le dernier module
Afin d’éviter les courts-circuits, veillez à isoler correctement le dernier module LED de chaque circuit.
5. Ne pas surcharger un circuit
Ne raccordez jamais plus de 50 modules LED sur un même circuit.
Nous conseillons de raccorder chaque lettre séparément afin d’éviter toute perte de puissance ou panne d’éclairage.
Enseignes lumineuses en relief : fonctionnement et préparation
Nos enseignes lumineuses en relief sont conçues avec soin pour allier durabilité et performance.
Chaque lettre est composée :
- D’un profil et d’une face en aluminium ou inox laqué
- D’un fond en plexiglas diffusant et assurant une lumière homogène et intense
- D’un système de fixation par écarteurs inox, garantissant un écart constant par rapport au support mural
L’installation de chaque lettre et logo en relief se fait à l’aide d’écarteurs inox permettant ainsi à chaque élément de l’enseigne lumineuse de se positionner avec le même écart par rapport au mur.
Les éléments sont livrés prêts à être raccordés, avec connecteurs rapides et schéma de branchement.

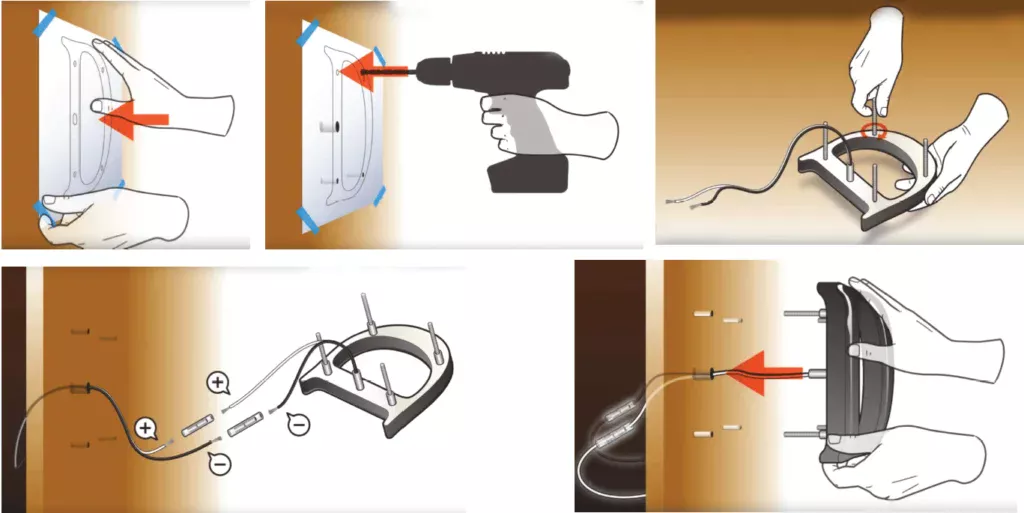

Guide d’installation d’une enseigne publicitaire par étape
Voici les étapes généralement suivies par les professionnels :
- Positionner le plan/gabarit papier à l’emplacement prévu et le fixer à l’aide d’un adhésif. Aidez-vous d’un niveau si besoin.
- Percer selon les repères et fixer les écarteurs avec la visserie fournie.
- Faire passer les câbles 12V à travers le mur.
- Raccorder chaque lettre à l’aide des connecteurs rapides fournis (type Wago).
- Respecter les polarités.
- Raccorder les circuits au transformateur fourni, en suivant le schéma de câblage.
Nos enseignes lumineuses sont fabriquées dans nos ateliers avec des matériaux durables et un haut niveau de finition. Nous restons à votre écoute pour vous conseiller lors de la mise en service ou vous mettre en relation avec un professionnel de confiance pour la pose.
